    篩分設備

    圓振篩

    產品介紹]:YK系列振動篩引進德國技術制造的**效振動篩。適宜采石場篩分砂石料,也可用于選煤、選礦、建材、電力及化工等行業。YK系列振動篩采用塊偏心作為激振力,使篩箱做上、前、下、后的圓運動,具有技術參數**、振動強度**、處理能力大、篩分效率**等特點。根據物料分級要求的不同,篩面有單層、雙層、多層不同結構形式。根據篩分物料的不同,可選擇多種材質、多種結構的篩網,并根據篩網和篩機工作狀況,選取不同的篩網固定方式。[應用范圍]:YK直線振動篩廣泛用于電力、化工、冶金、建材、輕工、糧食、礦山等行業物料的分級。[適用物料]:型號:YK1224—YK3060產能:20(m3/h)—900(m3/h)突出優勢★、采用輪胎聯軸器,柔性聯接,運轉平穩,對電機沖擊小★、采用塊偏心作為激振力,不僅使激振力增大,而且激振力可隨機調控,便于模塊化設計和使用小振幅、**頻率、大傾角結構,篩分效率**、處理能力大、壽命長、能耗小、噪音低★、篩面材質耐磨損、耐疲勞、耐腐蝕,且開孔率**、重量輕、分級精度**;采用鋼制螺旋彈簧作為減振裝置,性能可靠、使用壽命長,靈活,可以通過改變篩面傾角,控制處理量;設備維修保養簡單方便,整機運行效益明顯提**。工作原理★、YK振動篩的工作原理是激振器安裝在篩箱側板上,并由電動機通過輪胎聯軸器帶動其旋轉,使偏心塊產生離心慣性力,迫使篩箱產生周期性往復振動,其運動軌跡近似于圓形;★、當被篩分物料進入篩面后,由于篩面的振動使篩面上的物料層松散并離開篩面跳起,小顆粒物料能透過料層下落,而大顆粒物料不能透過料層,★、使原本雜亂無章的顆粒群發生了析離,形成了小顆粒在下、大顆粒在上的排列規則;到達篩面的細顆粒,小于篩孔者透篩,**終實現了粗、細粒分離,完成篩分;★、同時,卡在篩孔中的顆粒將被振出,保證篩孔不發生堵塞。結構組成YK振動篩主要由傳動裝置、篩箱、激振器、隔振裝置、篩網等組成,主要結構特點是:1、傳動裝置:電機與激振器采用撓性聯軸器連接,平穩、可靠,可減緩振動對電機的沖擊。2、篩箱:由給料槽﹑排料槽﹑側板﹑橫梁﹑篩面﹑張緊裝置等組成;采用框架式結構,側板采用整板冷作、無焊接、強度**、使用壽命長;根據篩分要求的不同,可通過改變彈簧支座位置**度來實現篩面傾角的調整;根據物料分級要求的不同,篩面有單層、雙層、多層不同結構形式。3、激振器:激振器安裝在篩箱側板上,并由電動機通過輪胎聯軸器帶動旋轉;激振器由主偏心塊和副偏心塊組成,改變主、副偏心塊的相對位置即可調節激振器產生的激振力;具有通用性好,調節激振力及維護檢修簡便。4、隔振裝置:采用鋼制螺旋彈簧作為隔振裝置,具有安全可靠、使用壽命長的特點。5、篩網:根據篩分物料的不同,可選擇多種材質、多種結構的篩網,并根據篩網和篩機工作狀況,選取不同的篩網固定方式。技術參數 型號規格篩網層數篩網面積(㎡)振次(v.p.m)雙振幅生產能力(m3/h)功率(kW)外形尺寸重量2YK122422.889706~820~1205.52673×2382×20271750YK123514.29706~820~1505.53710×2464×145017292YK123524.29706~820~1507.53705×2393×233924763YK123534.29706~820~1507.53621×2521×258131584YK123544.29706~820~150113510×2521×28304160YK154516.759706~820~150114904×3044×217933192YK154526.759706~820~150155042×3090×316553083YK154536.759706~820~150154972×3090×339559154YK154546.759706~820~15018.54915×3155×38047260YK154817.29706~820~150115190×3044×218633192YK154827.29706~820~150155265×3140×320852843YK154837.29706~820~150155200×3090×344061864YK154847.29706~820~15018.55200×3155×38497284YK1860110.89706~832~350156302×3365×299246512YK1860210.89706~832~35018.56020×3455×375661953YK1860310.89706~832~35018.56020×3455×418076134YK1860410.89706~832~350225963×3505×44638650YK2160112.69706~866~72018.56302×3730×299249172YK2160212.69706~866~720225966×3958×397568563YK2160312.69706~866~720305966×3958×440091124YK2160412.69706~866~720305966×3958×478011405YK2460114.49706~875~75018.56302×4155×299252432YK2460214.49706~875~750306027×4308×397585033YK2460314.49706~875~750306027×4308×4400104004YK2460414.49706~875~750305966×4308×4780120682YK24752189706~8120~900307812×4308×4642107093YK24753189706~8120~900377718×4393×5033134004YK24754189706~8120~900457718×4494×536115500YK30601189706~8200~900306302×4943×3108140522YK30602189706~8200~900376207×4943×3985171853YK30603189706~8200~900456207×4943×4485192004YK30604189706~8200~900456207×4943×478521080
    自主研發
    完善服務
    源頭廠家
    非標定制生產
    • /

    • /

    • /

    免費咨詢熱線

    15936595766

    產品簡介

    專注建筑、電力、機電、石油化工、市政公用、防水防腐保溫等工程

    產品介紹]:

    YK系列振動篩引進德國技術制造的**效振動篩。適宜采石場篩分砂石料,也可用于選煤、選礦、建材、電力及化工等行業。YK系列振動篩采用塊偏心作為激振力,使篩箱做上、前、下、后的圓運動,具有技術參數**、振動強度**、處理能力大、篩分效率**等特點。根據物料分級要求的不同,篩面有單層、雙層、多層不同結構形式。根據篩分物料的不同,可選擇多種材質、多種結構的篩網,并根據篩網和篩機工作狀況,選取不同的篩網固定方式。

    [應用范圍]:


    YK直線振動篩廣泛用于電力、化工、冶金、建材、輕工、糧食、礦山等行業物料的分級。


    [適用物料]:


    型號:YK1224—YK3060
    產能:20(m3/h)—900(m3/h)

    突出優勢

    ★、采用輪胎聯軸器,柔性聯接,運轉平穩,對電機沖擊小
    ★、采用塊偏心作為激振力,不僅使激振力增大,而且激振力可隨機調控,便于模塊化設計和使用小振幅、**頻率、大傾角結構,篩分效率**、處理能力大、壽命長、能耗小、噪音低
    ★、篩面材質耐磨損、耐疲勞、耐腐蝕,且開孔率**、重量輕、分級精度**;采用鋼制螺旋彈簧作為減振裝置,性能可靠、使用壽命長,靈活,可以通過改變篩面傾角,控制處理量;設備維修保養簡單方便,整機運行效益明顯提**。

    工作原理

    ★、YK振動篩的工作原理是激振器安裝在篩箱側板上,并由電動機通過輪胎聯軸器帶動其旋轉,使偏心塊產生離心慣性力,迫使篩箱產生周期性往復振動,其運動軌跡近似于圓形;
    ★、當被篩分物料進入篩面后,由于篩面的振動使篩面上的物料層松散并離開篩面跳起,小顆粒物料能透過料層下落,而大顆粒物料不能透過料層,
    ★、使原本雜亂無章的顆粒群發生了析離,形成了小顆粒在下、大顆粒在上的排列規則;到達篩面的細顆粒,小于篩孔者透篩,**終實現了粗、細粒分離,完成篩分;
    ★、同時,卡在篩孔中的顆粒將被振出,保證篩孔不發生堵塞。

    結構組成

    YK振動篩主要由傳動裝置、篩箱、激振器、隔振裝置、篩網等組成,主要結構特點是:
    1、傳動裝置:電機與激振器采用撓性聯軸器連接,平穩、可靠,可減緩振動對電機的沖擊。
    2、篩箱:由給料槽﹑排料槽﹑側板﹑橫梁﹑篩面﹑張緊裝置等組成;采用框架式結構,側板采用整板冷作、無焊接、強度**、使用壽命長;根據篩分要求的不同,可通過改變彈簧支座位置**度來實現篩面傾角的調整;根據物料分級要求的不同,篩面有單層、雙層、多層不同結構形式。
    3、激振器:激振器安裝在篩箱側板上,并由電動機通過輪胎聯軸器帶動旋轉;激振器由主偏心塊和副偏心塊組成,改變主、副偏心塊的相對位置即可調節激振器產生的激振力;具有通用性好,調節激振力及維護檢修簡便。
    4、隔振裝置:采用鋼制螺旋彈簧作為隔振裝置,具有安全可靠、使用壽命長的特點。
    5、篩網:根據篩分物料的不同,可選擇多種材質、多種結構的篩網,并根據篩網和篩機工作狀況,選取不同的篩網固定方式。

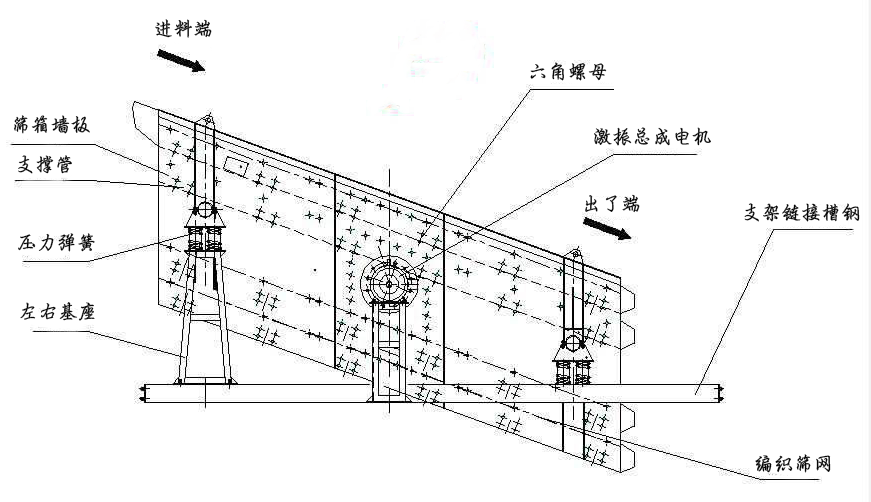

    振動篩結構

    技術參數




    型號規格

    篩網層數

    篩網面積

    (㎡)

    振次

    (v.p.m)

    雙振幅

    (mm)

    生產能力

    (m3/h)

    功率(kW)

    外形尺寸

    (mm)

    重量

    (kg)

    2YK1224

    2

    2.88

    970

    6~8

    20~120

    5.5

    2673×2382×2027

    1750

    YK1235

    1

    4.2

    970

    6~8

    20~150

    5.5

    3710×2464×1450

    1729

    2YK1235

    2

    4.2

    970

    6~8

    20~150

    7.5

    3705×2393×2339

    2476

    3YK1235

    3

    4.2

    970

    6~8

    20~150

    7.5

    3621×2521×2581

    3158

    4YK1235

    4

    4.2

    970

    6~8

    20~150

    11

    3510×2521×2830

    4160

    YK1545

    1

    6.75

    970

    6~8

    20~150

    11

    4904×3044×2179

    3319

    2YK1545

    2

    6.75

    970

    6~8

    20~150

    15

    5042×3090×3165

    5308

    3YK1545

    3

    6.75

    970

    6~8

    20~150

    15

    4972×3090×3395

    5915

    4YK1545

    4

    6.75

    970

    6~8

    20~150

    18.5

    4915×3155×3804

    7260

    YK1548

    1

    7.2

    970

    6~8

    20~150

    11

    5190×3044×2186

    3319

    2YK1548

    2

    7.2

    970

    6~8

    20~150

    15

    5265×3140×3208

    5284

    3YK1548

    3

    7.2

    970

    6~8

    20~150

    15

    5200×3090×3440

    6186

    4YK1548

    4

    7.2

    970

    6~8

    20~150

    18.5

    5200×3155×3849

    7284

    YK1860

    1

    10.8

    970

    6~8

    32~350

    15

    6302×3365×2992

    4651

    2YK1860

    2

    10.8

    970

    6~8

    32~350

    18.5

    6020×3455×3756

    6195

    3YK1860

    3

    10.8

    970

    6~8

    32~350

    18.5

    6020×3455×4180

    7613

    4YK1860

    4

    10.8

    970

    6~8

    32~350

    22

    5963×3505×4463

    8650

    YK2160

    1

    12.6

    970

    6~8

    66~720

    18.5

    6302×3730×2992

    4917

    2YK2160

    2

    12.6

    970

    6~8

    66~720

    22

    5966×3958×3975

    6856

    3YK2160

    3

    12.6

    970

    6~8

    66~720

    30

    5966×3958×4400

    9112

    4YK2160

    4

    12.6

    970

    6~8

    66~720

    30

    5966×3958×4780

    11405

    YK2460

    1

    14.4

    970

    6~8

    75~750

    18.5

    6302×4155×2992

    5243

    2YK2460

    2

    14.4

    970

    6~8

    75~750

    30

    6027×4308×3975

    8503

    3YK2460

    3

    14.4

    970

    6~8

    75~750

    30

    6027×4308×4400

    10400

    4YK2460

    4

    14.4

    970

    6~8

    75~750

    30

    5966×4308×4780

    12068

    2YK2475

    2

    18

    970

    6~8

    120~900

    30

    7812×4308×4642

    10709

    3YK2475

    3

    18

    970

    6~8

    120~900

    37

    7718×4393×5033

    13400

    4YK2475

    4

    18

    970

    6~8

    120~900

    45

    7718×4494×5361

    15500

    YK3060

    1

    18

    970

    6~8

    200~900

    30

    6302×4943×3108

    14052

    2YK3060

    2

    18

    970

    6~8

    200~900

    37

    6207×4943×3985

    17185

    3YK3060

    3

    18

    970

    6~8

    200~900

    45

    6207×4943×4485

    19200

    4YK3060

    4

    18

    970

    6~8

    200~900

    45

    6207×4943×4785

    21080
